Transmisión de movimiento

Se le llama transmisión al conjunto de bandas cadenas o engranes que sirven para comunicar fuerza y movimiento desde un motor hasta su punto de aplicación.

Tren simple de poleas

Transmisión simple: El movimiento simple           transmite directamente entre dos ejes.

Transmisión compuesta: intervienen mas de dos ejes de transmisión.
Cadena cinemática: Es un conjunto de elementos que transmiten potencias y movimiento desde el motor hasta donde se precisen.

Tren compuesto de poleas

El mecanismo está formado por más de dos poleas compuestas unidas mediante cintas o correas tensas. Las poleas compuestas constan de dos o más ruedas acanaladas simples unidas a un mismo eje. En el caso más sencillo, se usan tres poleas dobles idénticas, de forma que la rueda pequeña de una polea doble conecta con la rueda grande de la polea siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, mayores que en el sistema simple.

Tren de engranaje simple

El mecanismo está formado por más de dos ruedas dentadas simples, que engranan. La rueda motriz transmite el giro a una rueda intermedia, que suele llamarse rueda loca o engranaje loco. Finalmente, el giro se transmite a la rueda solidaria al eje resistente. Esta disposición permite que el eje motor y el resistente giren en el mismo sentido. También permite transmitir el movimiento a ejes algo más alejados.

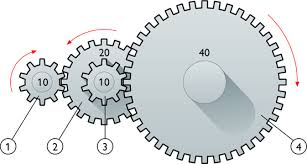

Tren de engranaje compuesto

El mecanismo está formado por más de dos ruedas dentadas compuestas, que engranan. Las ruedas compuestas constan de dos o más ruedas dentadas simples solidarias a un mismo eje. En el caso más sencillo, se usan tres ruedas dentadas dobles idénticas, de forma que la rueda pequeña de una rueda doble engrana con la rueda grande de la rueda doble siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, muy grandes. Efectivamente, su valor viene dado por el producto de los dos engranajes simples que tiene el mecanismo.
